電磁流量計具有計算速度非常快、精度高、測量性能可靠的特點。常被用于測量封閉管道中的導電液體和漿液中的體積流量，包括酸、堿、鹽等強腐蝕性的液體。但是對不了解的朋友來說，安裝是一件非常困難的一件事情，那么有簡單快捷安裝電磁流量計的方法嗎?下面我們來一起看看吧!

安裝電磁流量計方法

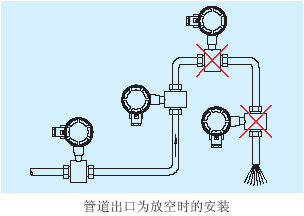

一、傳感器的裝置

1.測量混合相流體時，應選擇不會引起相分離的場所;

2.選擇測量管內不會出現負壓的場所;

3.避免安裝在電動機、變壓器等強電設備附近，以免引起電磁場干擾;

4.避免安裝在周圍有強腐蝕性氣體的場所;

5.環境溫度一般應在-25~60℃范圍內，盡可能避免陽光直射;

6.安裝在無振動或振動小的場所。如果振動過大，則應在傳感器前后的管道加固定支撐。

7.環境相對濕度一般應在10%~90%的范圍內;

8.避免安裝在能被雨水直淋或被水浸沒的場所。如果傳感器的外殼防護等級為IP67(防塵防浸水級)或IP68(防塵防潛水級)，則后兩項可以不作要求。

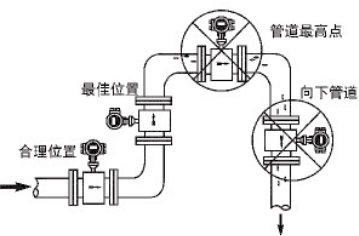

二、裝置直管段的要求

1.流量計安裝位置按現場實際需要進行，但電極軸線必須近似水平。

2.測量管在所有工作時間必須完全注滿。

3.被測介質流動方向應于流量計上的箭頭所指方向一致。

4.為了安裝、維護方便，在管線連接處確保有足夠的安裝空間。

5.管線如有振動，在流量計的兩邊應有支撐管線的支座。

6.入口直管段≥DN×5長，出口直管段≥DN×2長(DN為流量計公稱通徑)，從電極軸線開始測量。

7.大尺寸測量管，DN>200(8")，為了有利于安裝，可采用整流器，這樣可縮短直管段的長度。

8.如流體有渦流與流場畸變;可增加入口與出口處直管段長度或安裝整流器。

9.在安裝流量計的附近，應避免強電磁場。

10.通常不需要零設定，如需設定，在完全注滿介質的測量管中，應建立“零”流速。所以應在下游或上游安裝切斷閥。

11.不同液體的混合介質，在混合點的下游，DN×30(DN為流量計公稱通徑)，安裝流量計，否則顯示不穩定。

三、安裝方面需要注意的事項：

1.流量計的上游至少要有5DN的直管段，下游至少要有至少3DN的直管段，為了方便安裝和拆卸，可在流量計出廠時加裝管道伸縮節;

2.流體的流動方向和流量計殼體上的箭頭標注方向一致;

3.管道內如有負壓，會損壞流量計的內部襯里材料，需要特別注意，防止產生負壓。例如液體溫度高于室溫，關閉傳感器上下游截止閥停止運行后，流體冷卻收縮會形成負壓，應在傳感器附近裝有負壓防止閥;

4.流量計應盡可能遠離泵，閥門等設備，避免其對測量的干擾;

5.流量計應盡可能遠離射頻，強磁場，強震動等干擾源;

6.若測量管道有震動，在流量計的兩邊應有固定的支座;

7.測量混合相流體時，選擇不會引起相分離的場所;測量雙組分液體時，避免裝在混合尚未均勻的下游;測量化學反應管道時，要裝在反應充分完成段的下游;同時測量混合相流體時，混合點與流量計之間的距離至少要有30DN的直管段;

8.為方便今后流量計的清洗和維護，應安裝旁通管道，并保證流量計前5DN后3DN的直管段;

9.安裝電磁流量計時，應注意均勻擰緊兩個法蘭，否則容易壓壞襯里材料，好是用力矩扳手;

10.傳感器必須單獨接地，一般情況下接地電阻應在100歐以下，對于防爆產品和防雷擊要求的安裝情況，接地電阻應小于10歐。原則上，分體式流量計的接地應在傳感器一側，轉換器接地應在同一接地點;

11.分體式電磁流量計轉換器一般安裝在傳感器附近或者配電室，需要注意的是，傳感器與轉換器連接是，為了避免干擾信號，信號電纜必須單獨穿在接地保護金屬管內，不能把信號和電源電纜混穿在同一金屬管內。

以上就是關于"簡單快捷安裝電磁流量計的方法",希望可以幫助大家!
