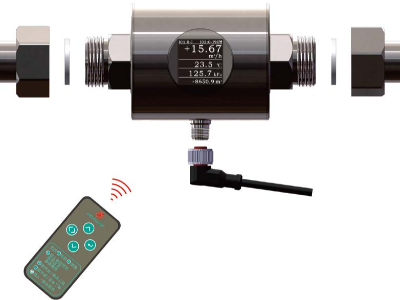

LD-S系列微小緊湊型電磁流量計

LD-S 電磁流量計將傳統電磁流量計的傳感器、PT100 溫度傳感器、多晶硅壓力傳感器和轉換器集成到一體，外形小巧，安裝靈活。采用紅外遙控器和手機 APP 藍牙連接進行操作，安裝調試方便。廣泛應用于各行業中用來測量電導率大于 2uS/cm 液體的體積流量，是一種測量導電介質體積流量、溫度、壓力的一體式儀表。采用 ARM Cortex-M432 位處理器和 24 位 ADC 數據采集系統，傳感器采用自適應可變頻勵磁技術，運算速度快，精度高。儀表具有空管檢測、勵磁回路故障、流量報警等自診斷功能。

在線咨詢

全國熱線

400-839-1983

原理結構

貝特-智能儀表直供廠家

電磁流量計是根據法拉第電磁感應定律設計，該定律指出：在磁場中移動的導體
將會產生感應電壓。導電液體可看作導體，磁場由導流管外面的通電線圈產生。感應

電壓幅度直接與導體的運動速度、管道直徑以及磁場強度成正比，其值為：

E = B?V?D?K
式中：
E - 感應電動勢；
B - 磁感應強度；
V - 導電液體的運動速度；
D - 電極間距；（測量管內直徑）；
K - 與磁場分布及軸向長度有關的系數（儀表系數）；
其中：B、D 和 K 可以是固定值，也可以進行校準，從而等式簡化為：E ∝ V（E 與
V 成正比）。
傳感器將感應電勢 E 作為流量信號，傳送到轉換器，經過放大、濾波、變換等信號
處理后，用液晶顯示屏顯示出瞬時流量和積累流量等相關參數并輸出所需要的信息參數。

principle

場景應用

產品特點

貝特-智能儀表直供廠家

顯示器可根據管道安裝方向自動 90 度旋轉顯示，確保用戶觀看角度始終一致
一
傳感器采用自適應可變頻勵磁技術，運算速度快，精度高，功耗更低
二
可同時測量管道中流體的瞬時流量、溫度和壓力參數
三
采用多片 ARM Cortex-M4 32 位處理器和 24 位 ADC 數據采集系統，運行速度更
快
四

采用獨特的流體力學結構設計，無直管段安裝要求。
五
多種輸出方式可選包括：RS-485(MODBUS-RTU)、IO-Link、(4～20)mA、頻率、脈
沖、2 路開關量輸入和輸出等。
六
測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。
七
電極和襯里材料一次成型，負壓狀態下仍能正常工作，具有良好的穩定性和可靠
性。
八

技術參數

貝特-智能儀表直供廠家

執行標準	電磁流量傳感器（JB/T9248）
被測介質	導電液體（電導率不低于 2.0uS/cm）
流量計內襯	聚醚醚酮（PEEK）襯里

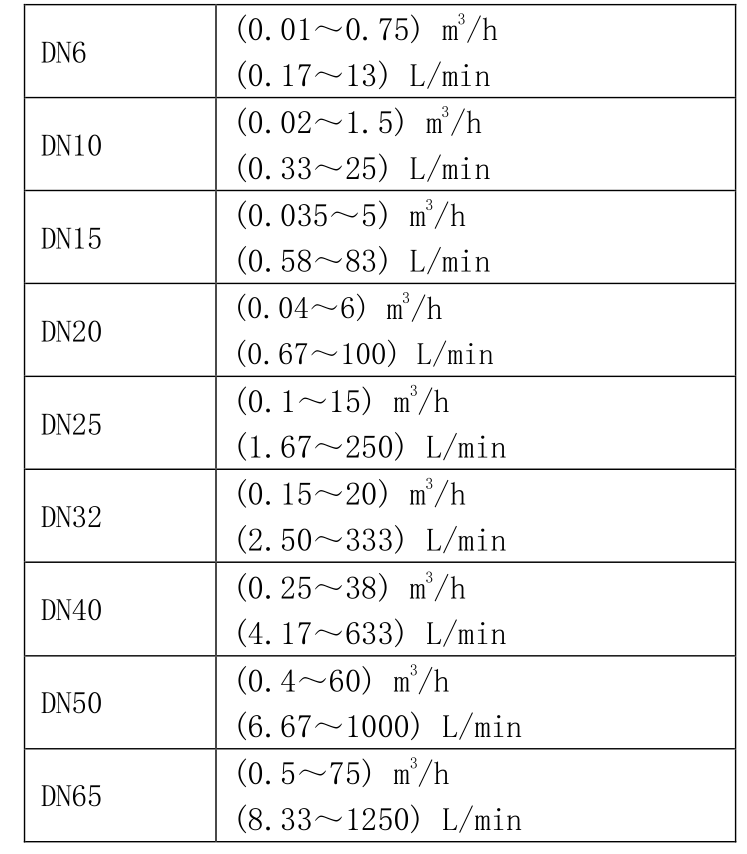

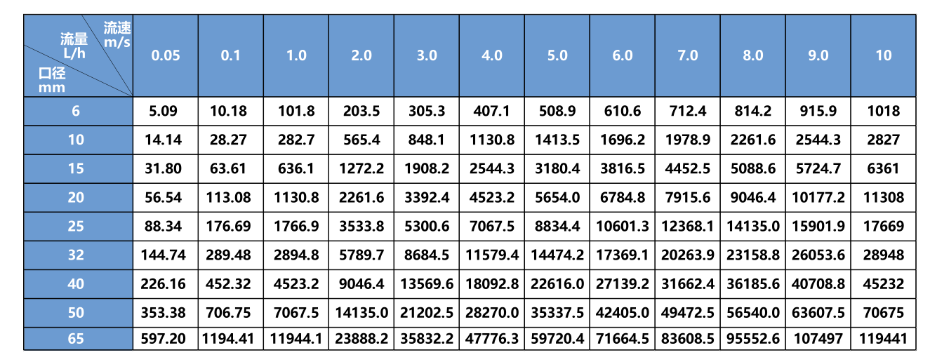

流量計口徑	DN6～DN65
壓力	-0.1MPa～4.0MPa（無壓力傳感器）
電極材質	HC、316L
本體材質	本體材質 304、316L

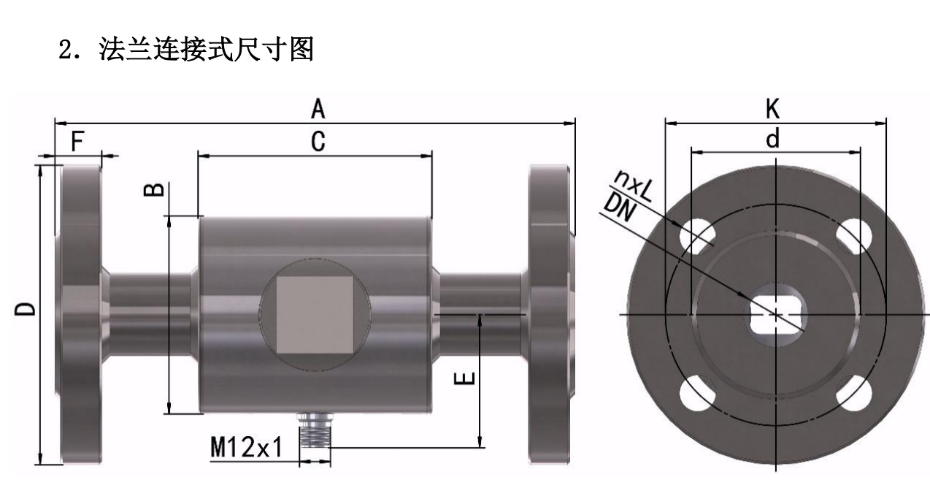

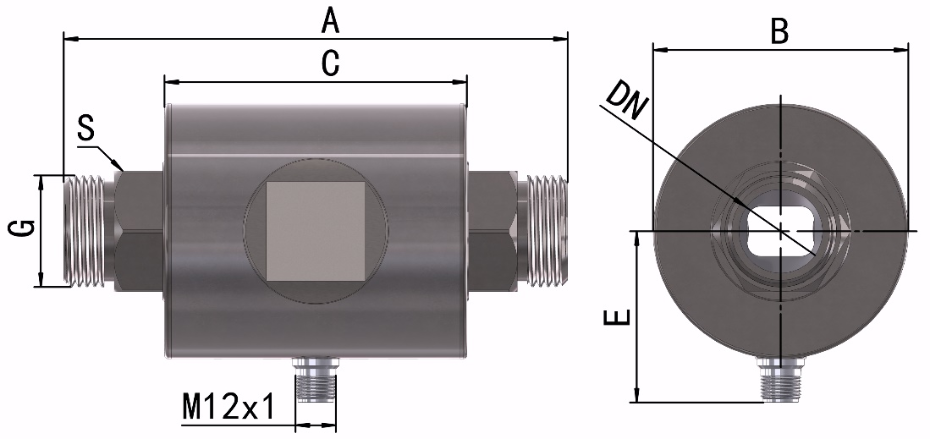

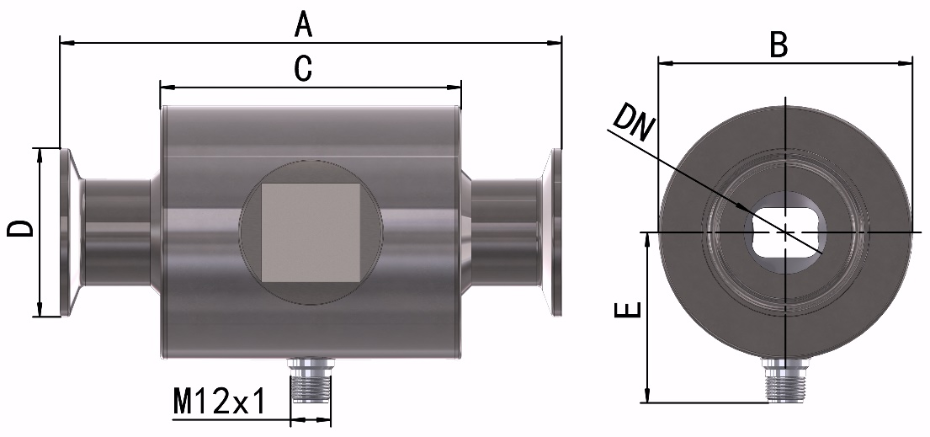

管道接口	螺紋、卡盤、法蘭；其它接口可按要求定制
測量精度	流量：±0.5%、溫度：±0.5℃、壓力：±8kPa
壓力、溫度量程	(0～1.6)MPa、(-40～+120)℃(量程可設置)
輸出信號	(4～20)mA（最大負載 500Ω）
通訊協議	IO-Link、 RS-485(MODBUS-RTU)
供電電源	DC(18～36)V
防護等級	IP67
