產品特點

貝特-智能儀表直供廠家

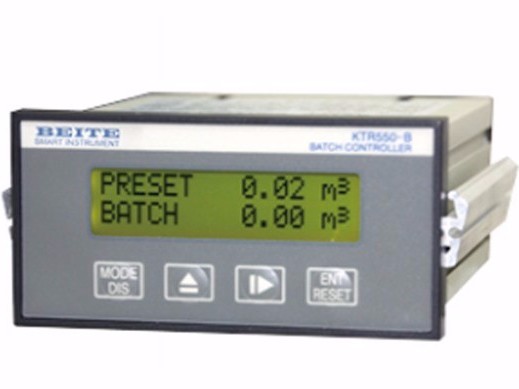

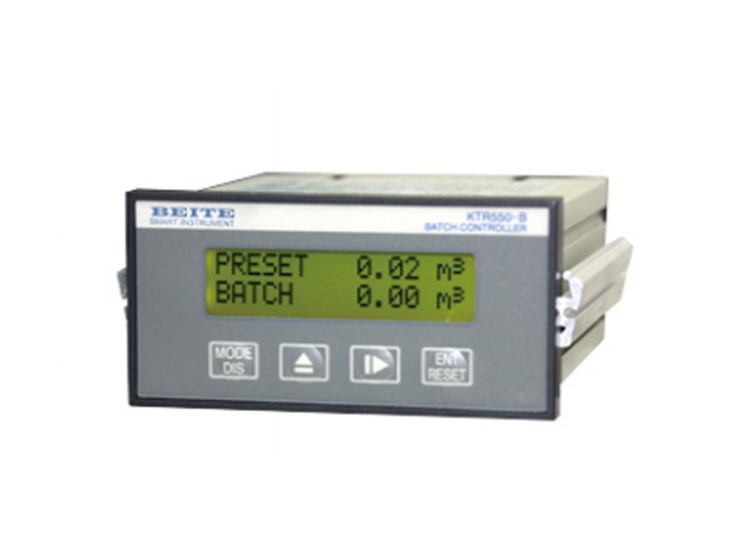

  KTR550-B型定量控制器是一種以單片機為基礎的，帶字符顯示的流量批量控制儀表，其信號輸入端可與帶脈沖輸出的流量變送器、傳感器配合，其輸出接點可與電磁閥配合，組成批量控制系統。通過面板上的操作鍵可方便地設置定量值和提前量值，與大小閥的控制動作相配合，可實現準確定量，廣泛用于液體的定量發料、裝車、裝桶和生產過程中的配料等。儀表體積小巧，外形尺寸：96（長）X48（寬）X120（長），開孔尺寸：92（長）X44（寬），特別適合與精巧型設備配套適用。儀表的外接開關端子，可用于連接現場按鈕和條件停車開關。內置繼電器觸點輸出除了可與電磁閥連接外，也可用于閥泵聯動。公司第四代智能型 金屬管浮子流量計，技術優勢明顯，可靠性更強。達到水平。歡迎來我司采購！

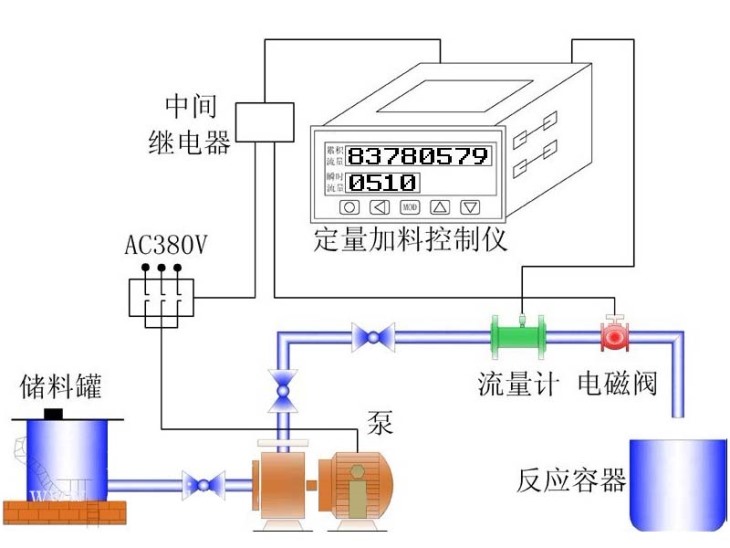

控制過程：

定量控制儀在接收了流量計的流量信號后，在其內部完成流量的累計，同時在控制儀內部設定好所需要的定量控制值，當定量控制儀顯示的累計數值達到所設定的定量控制值時，定量控制儀輸出開關量信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備，從而達到定量控制的效果。

四、技術特點

適用于電流、電壓、脈沖輸出的流量傳感器

3點開關量輸入，用于啟動，恢復，以及每次累積值清零

3點控制輸出，用于大閥、小閥分級控制和瞬時流量下限報警

變送輸出可將瞬時流量值以標準電流、電壓形式輸出，供其它設備使用

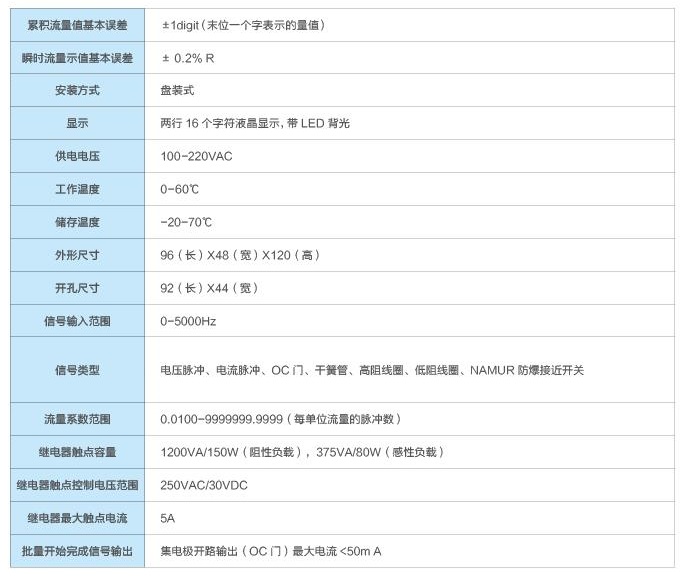

顯 示：雙排：第1排8位，顯示總累積量、瞬時流量和當前定量值，排6位，顯示每次累積量

輸入信號：直流電流/直流電壓/脈沖：0.1Hz~10KHz

基本誤差：小于±0.2%F.S 測量控制周期：0.2秒

開關量輸入：無源機械開關 控制輸出：繼電器，觸點容量AC220V，3A

五、訂貨須知

    1、選擇合適的流量計：告之測量介質名稱、測量管口徑、工作壓力和溫度、流量范圍或其他要求，我們給您選型；

    2、說明控制的要求：如每次定量值的大小、每天控制的次數、是否每次控制的值都一樣以及其他要求；

    3、選擇斷流設備：如已有斷流設備請告之其工作電源和功率，我們作量身訂制；如需要我們提供斷流設備也可以。在此我們建議斷流設            備請選擇電磁閥或氣動閥（在需要延時啟動或關閉時）為佳，不要控制泵，同時在管道布置時，以液位差產生的滯流為動力源較好，這          樣在控制時較為、測量精度也較佳。
